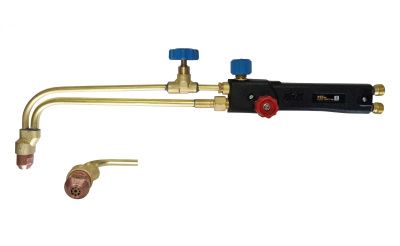

Резак пропановый Р3Пм (2)

Резак Р3Пм (2) – относится к классу средних резаков, предназначен для ручной разделительной кислородной резки низкоуглеродистых и низколегированных сталей.
Толщина реза – до 50 мм.
Отличие резака Р3ПМ от Р3П заключается заключается в замене пары мундштуков (внутренний и наружный) с  кольцевой на шлицевую (с буквой М).
Применяемый горючий газ: пропан-бутан (П).

Размер присоединения: М16х1,5 и М16х1,5LH
Диаметр ниппелей под рукав, мм Ду9.

Возможно применение ниппелей Ду6 под гайку М16х1,5 и Ниппелей Ду9/6

Масса резака, кг-1,00
Габаритные размеры, мм- 500x170x70
В скобках к названию резака указаны номера(величина) сменных внутренних мундштуков входящих в комплект, т.е. данный резак комплектуется наружным мундштуком 1ПМ и внутренним мундштуком №2Пм (в сборке).

Возможно применение мундштуков как с кольцевым, так и со шлицевым каналом подогревающего пламени.

Конструкция резаков этого класса обеспечивает резку толщин в зависимости от комплектации мундштуками от 3 до 150 (шлицевой зазор) и до 450 мм (кольцевой зазор).

Разъёмная конструкция обеспечивает ремонтопригодность и возможность модификации в горелку.
Штоки из нержавеющей стали вентилей газа и кислорода подогревающего не требуют замены в течение всего срока службы резака. Плавное, без люфта вращение маховиков. Усилие вращения можно регулировать.
Применение двухзаходной резьбы позволяет быстро открывать-закрывать клапан режущего кислорода. Увеличенный диаметр маховика удобно держать рукой в рукавице.
Наличие входного конуса во внутреннем мундштуке режущего кислорода обеспечивает бесступенчатый, равномерный разгон струи, снижая расход и увеличивая длину струи режущего кислорода.

Более подробная информация о технических характеристиках, комплектности, устройстве и принципах работы резака Р3Пм (2) – приведена в техническом паспорте.

Паспорт: Резаки инжекторные: Р3П, Р3ПГ, Р2А, Р3Пм, Р3ПГм ДЖЕТ 505 00 00 00 ПС

Декларация соответствия ТР ТС на резаки
