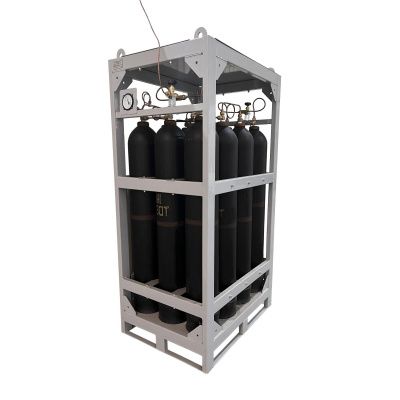

Рампа разрядная РРм-12-50-200 (моноблок инертные газы на 12 баллонов 200 атм)

Заказать можно как готовый моноблок (на 12 баллонов), так и отдельно каркас для моноблока (на 12 баллонов) или отдельно обвязку для моноблока на любое количество баллонов.

1 Назначение и область применения

1.1 Рампа разрядная типа РРм (моноблок газовых баллонов), далее моноблок, предназначена для хранения, транспортировки и выдачи газа на нужды потребителя.

1.2 Наполнение  моноблока газом чаще всего производится на специализированных наполнительных станциях, но может и осуществляться по месту использования газа.

1.3 Газовые моноблоки используются в тех областях и производствах, где необходимо обеспечить непрерывное снабжение техническими газами в большом объёме, таких как машиностроение, строительство, металлургия и др.

2 Технические данные и конструктивные особенности.

2.1 Газовые баллоны жестко закреплены в каркасе рамной конструкции и объединены в единый пневматический объем с помощью обвязки-тройников, клапанов, змеевиков.

2.2 Каркас выполнен в виде рамы из прямоугольных облегченных труб. Он имеет устройство зажима баллонов, основание, приварные грузовые петли, крышу для защиты моноблока и измерительного оборудования от повреждения при транспортировке и эксплуатации.  Моноблок можно перемещать и вилочным подъёмником. Для этого в основании каркаса предусмотрены опоры исключающие опрокидывание.

2.3 Для наполнения и выдачи газа имеются два запорных клапана, которые могут быть использованы одновременно.

2.4 Для контроля давления в обвязку включен манометр диаметром 100мм, смонтированный на раме в удобном для визуального наблюдения месте.

2.5 Особенностью соединения тройников баллонов и змеевиков в единый пневматический объем является их соединение в виде СФЕРА- КОНУС, которое гарантирует отсутствие утечек газа в процессе всей эксплуатации моноблока. Нет необходимости в постоянном контроле соединений и их подтягивании.

3 Технические характеристики моноблока

№п/п

Наименование характеристик

Показатель

1

Рабочее давление,  МПа (кгс/см2)

19,8 (200)

2

Пробное давление испытания, МПа (кгс/см2)

24,5 (250)

3

Рабочая температура среды, 0С

-500С … +600С

4

Вид газа

Азот, аргон

5

Количество баллонов в моноблоке, шт

12

5

Суммарная вместимость баллонов, л

600

6

Суммарный объём газа в баллонах, нм3

90

7

Масса моноблока с незаполненными баллонами, кг не более

1240

8

Максимальная масса газа в моноблоке, кг

128.7

9

Габаритные размеры моноблока: длина (L)

                                                            ширина (B)

                                                           высота (Н)

1070

800

2375

10

Резьба присоединительная клапанов запорных

G3/4

11

Расчетный срок службы, лет

20

4 Комплектность моноблока

№ п\п

Наименование

Обозначение

Кол-во

1

Каркас моноблока

ДЖЕТ 702 10 00 00

1

2

Баллон 50 л

50-200У

12

3

Тройник ТГС

ДЖЕТ 295 00 00 00-03

12

4

Змеевик ЗР рамповый

ДЖЕТ 121 40 00 00

6

5

Змеевик ЗР рамповый

ДЖЕТ 121 50 00 00

8

6

Клапан запорный К-14-09-250

ДЖЕТ 220 00 00 00-34

2

7

Манометр МПЗ-Уф

МПЗ-Уф-40МПа-1,5 «ФОШ»

1

8

Тройник Сп21,8

ДЖЕТ 181 25 00 00

2

Рис.1 Обвязка моноблока

1 – кран запорный; 2 – тройник; 3 и 4 – змеевики ЗР рамповые; 5 – змеевик  манометра; 6 – манометр; 7 – тройник ТГС; 8 – баллон газовый.

Декларация на рампы моноблок по 23.01.2029 года
